TFV 900 radyal fan

Yüksek hacimsel akışlar için yüksek basınçlı fan

TFV 900 radyal fan
TFV 900 radyal fan

İster kanal ve boru sistemleri veya tünel sistemleri, kaynak çalışmalarındaki havalandırma ve hava tasfiye uygulamaları, ister yer altı inşaatlardaki sızdırmazlık ve zemin kaplama çalışmaları olsun, TFV 900 yüksek basınçlı radyal fan bu tür görevler için en iyi şekilde donatılmıştır, çünkü karşı basınç değerlerinin yüksek olduğu çok uzun sevk mesafelerinde de saatte 25.000 m³’e varan miktarda hava sevk eder ve zorlu çalışma ortamları için çok stabil şekilde tasarlanmıştır.

Aşındırıcı ortamlar bu kaliteli cihazı etkilemez, çünkü radyal fan, çok dayanıklı, iki bileşenli boyayla boyanmış sağlam, toz boyalı bir çelik dış gövdenin içinde yer alır. Opsiyonel olarak, istenen tüm çelik tiplerinde temin edilebilir.

TFV 900’ü, standart olarak galvanizli çelikten yapılmış ve sağlam taşıma tekerleklerine, forklift yuvalarına ve vinç asma kenarlarına sahip ek şasi ile birlikte teslim ediyoruz. Taşıma şasisi çok yüksek bir hareket kabiliyeti sunar ve sık değişen kullanım alanları için optimum bir çözümdür. Temel model, talep üzerine taşıma çerçevesi olmadan da temin edilebilir.

TFV 900, talep üzerine patlamaya karşı korumalı model olarak da temin edilebilir.

Pratik uygulamadaki avantajlar:

  • Geliştirme, Tasarım, Üretim: %100 Trotec
  • Yüksek hava taşıma kapasitesine sahip “Alman Malı” sağlam, kaliteli üniteler
  • Su sızdırmaz (IP 55)
  • Çok tozlu odalarda kullanım mümkün
  • Fan motoru ana hava akımından uzakta
  • Hava emme ve dağıtma kanallarına bağlanabilir
  • Kararlı tanımlama eğrisi gösterimi ve sürekli yüksek basınç
  • Yumuşak yolverme için standart olarak mevcut yıldız-üçgen devresi

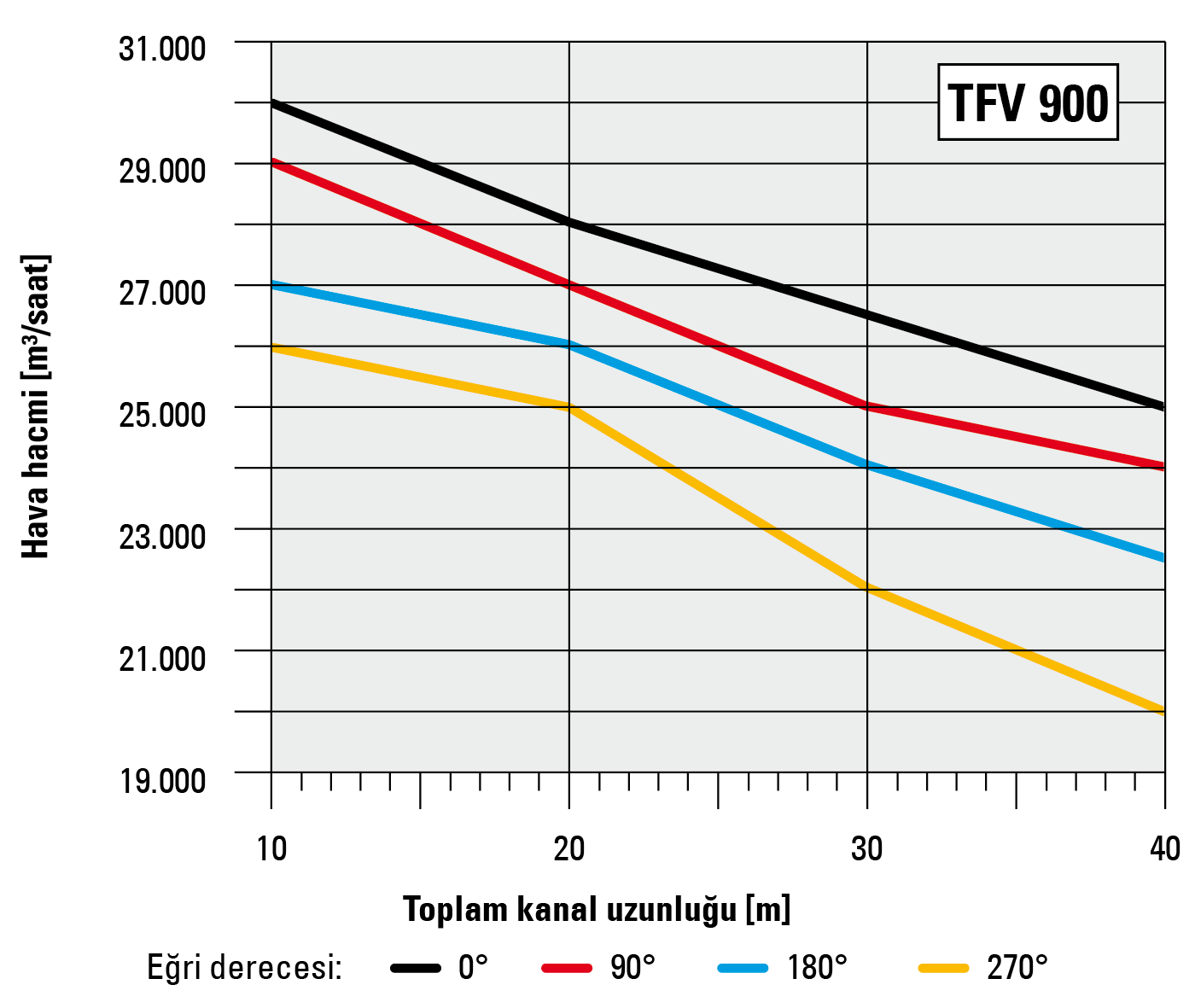

Kanal uzunluğuna ve eğri derecesi ile ilgili hava hacmileri:

Kanal uzunluğuna ve eğri derecesi ile ilgili hava hacmileri

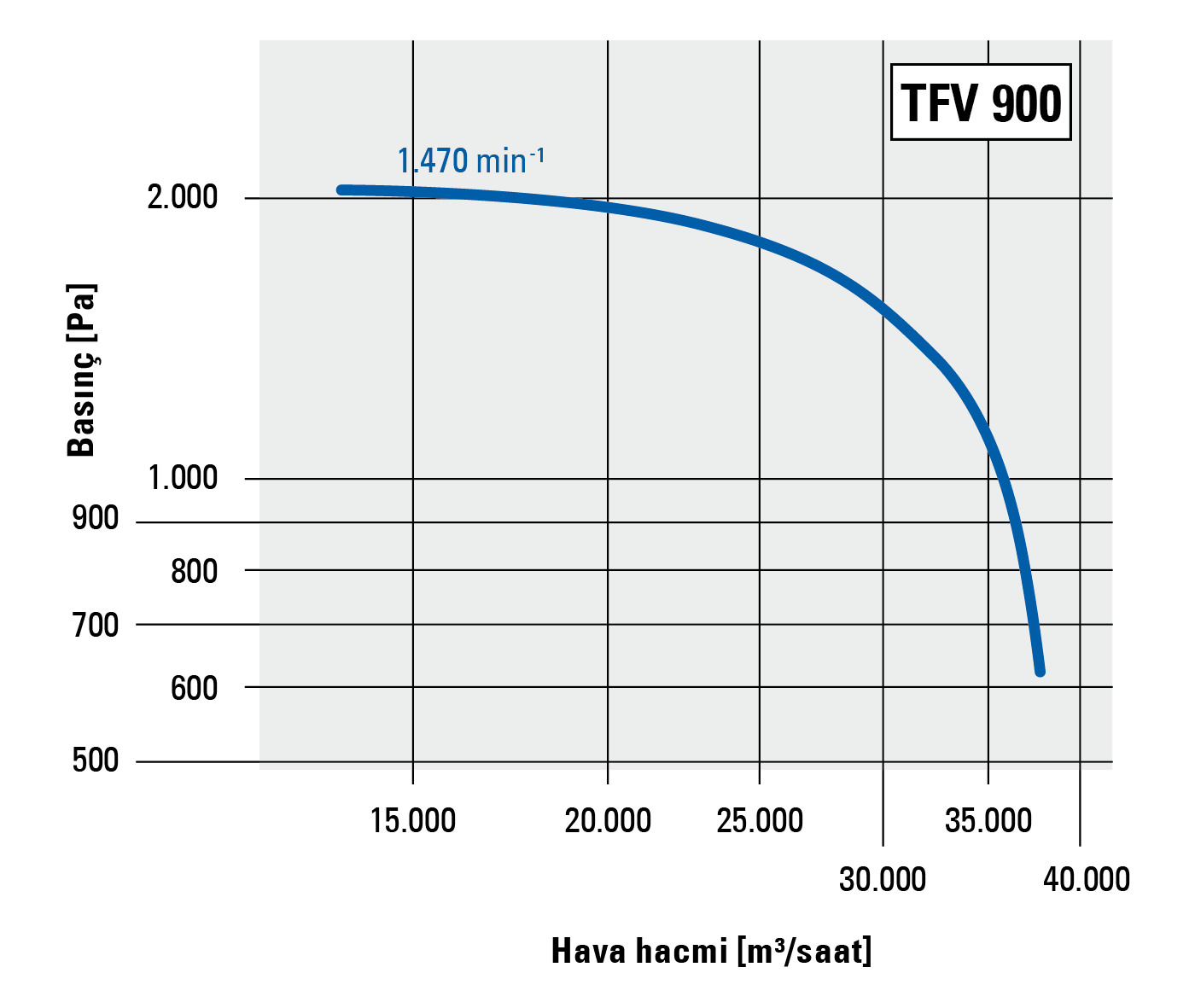

Yüksek basınclı tarafının tanımlama çizgileri:

Yüksek basınclı tarafının tanımlama çizgileri
Karşılaştırmalı teknik bilgiler

Doğrudan karşılaştırmalı olarak TFV serisinin tüm santrifüj fanları:

TFV serisinden ihtiyaçlarınıza en uygun santrifüj fanı bulmak için tüm cihazları birbiriyle net bir şekilde karşılaştırma seçeneğine sahipsiniz.

Karşılaştırmaya dahil etmek istemediğiniz modellerin onay işaretini kaldırmanız yeterli olacaktır.

Karşılaştırmalı teknik bilgiler


Kapasite hesabı:

  1. Binanın oda hacmini hesaplayın.
    (Örneğimizde 2.730 m³)
  2. Saatte ihtiyaç duyulan hava hacmini, hava değişim sayısını belirleyip bu değeri oda hacmiyle çarparak hesaplayın.
    (Örneğimizde saatte 21.840 m³)
  3. Emme ve üfleme noktası arasındaki toplam kanal uzunluğunu metre cinsinden hesaplayın.
    (Örneğimizde 29 metre)
  4. Hava taşıma hortumunun dirseklerinin toplamını derece cinsinden hesaplayın.
    (Örneğimizde 270°)
  5. Şimdi, TFV modellerinin hava hacmi karakteristik eğrileri üzerinde belirlediğiniz değerlere uygun olarak hava hacmi ekseni ve kanal uzunluğu ekseninin kesişme noktasını belirleyin ve ilgili bükülme derecesi karakteristik eğrisi bu kesişim noktasının üzerinde yer alan veya ona mümkün olduğunca yakın olan modeli seçin.
    (Örneğimizde yeşil olarak işaretlenmiştir)

Sonuç: Bir TFV 900, hesaplama örneğimizdeki gerekli kapasite ihtiyacına uygundur.

TFV hesaplama örneği
TFV hesaplama taslağı
Hacim = (13 x 6 x 35 m) = 2.730 m³
istenen havalandırma işlemleri: saatte 8 hava değişimi
Kanal uzunluğu: 29 m
Dirsekler = (3 x 90°) = 270°
İhtiyaç duyulan kapasite = (2.730 x 8) Saatte 21.840 m³
Sonuç: Bir TFV 900, gerekli kapasite ihtiyacına uygundur.
