MultiMeasure Cloud ile birlikte Trotec TTSL® platformu

Makinelerinizin ve proseslerinizin uzaktan denetlenmesi, uzaktan kontrolü, analizi ve belgelenmesine yönelik sistem çözümü

Makinelerinizin ve proseslerinizin uzaktan denetlenmesi, uzaktan kontrolü, analizi ve belgelenmesine yönelik TTSL sistem çözümü
Tüm ölçüm değerleri ve makine bilgilerine istenildiği zaman MultiMeasure Cloud üzerinden bilgisayardan veya akıllı telefondan ulaşılabilir
Tüm ölçüm değerleri ve makine bilgilerine istenildiği zaman MultiMeasure Cloud üzerinden bilgisayardan veya akıllı telefondan ulaşılabilir

Mobil, modüler, çok fonksiyonlu – tüm veriler ve uygulama durumları için bir platform

Veri mevcudiyeti, prosesleri ve teknik sistemlerin çalıştırılmasını optimize etmenin temelidir. Şimdiye kadar, daha az uyumlu münferit çözümler veya kullanıma yönelik karmaşık bilgi birikimi, küçük ölçekli işletmeler ve küçük sanayi işletmeleri için de kolay ve esnek şekilde birleştirilebilen uygulama olanağına engel oluyordu.

TTSL®, bu boşluğu kapatır ve gerekli uzman bilgisi, mevcut şirket ağı ve uzun süreli IoT projeleri olmadan herhangi bir konumdaki çeşitli sensör verilerini hızlı ve kolay bir şekilde kullanıma sunar.

TTSL®, ölçüm verilerini kaydetmek için ihtiyacınız olan tüm bileşenlerle birlikte modüler, bulut tabanlı bir komple sistemdir: Sisteminizin devreye alınması ve konfigürasyonu ve ölçüm verilerinizin kaydedilmesi, analiz edilmesi ve belgelenmesi için çok yönlü sensörler ve arayüzler, geniş kapsama alanlı Gateway'ler ve kullanıcı dostu uygulamalar.

TTSL® platformu – Gateway, MultiMeasure Cloud, sensör teknolojisi ve bağlantı özelliği – Makinelerinizin ve proseslerinizin uzaktan denetlenmesi, uzaktan kontrolü, analizi ve belgelenmesi için tak ve çalıştır özelliği aracılığıyla esnek kullanım senaryolarının uygulanmasına çok kolay bir şekilde olanak sağlar. Su hasarı restorasyonu, bina teknolojisi veya sanayi üretimi fark etmez – tüm ölçüm değerleri ve makineyle ilgili tüm bilgiler, MultiMeasure Cloud üzerinden bilgisayarda veya akıllı telefonda çok kolay bir şekilde kullanımınıza sunulur.

Özel olarak birleştirin ve ihtiyaç odaklı şekilde genişletin

TTSL ile modüler tasarım ve sürekli genişleyen aksesuar yelpazesi sayesinde neredeyse her uygulama durumu için gereken Gateway ve sensörleri ihtiyaç odaklı şekilde bir araya getirebilir ve TTSL donanımınızı istediğiniz zaman yeni sensörlerle genişletebilirsiniz.

Aynı zamanda şeffaf bir fiyatlandırma modelinden faydalanabilirsiniz: Uygulama ve masaüstü istemcisinin güncelleme hizmet dahil olmak üzere MultiMeasure Center için donanıma yönelik sadece tek seferlik satın alma maliyetleri artı ihtiyaç odaklı bir kullanım ücreti söz konusudur.






Profesyonel gereklilikler için geliştirildi, çeşitli sektörler için kullanılabilir

TTSL sisteminin mobil olarak kullanılabilmesi ve modüler tasarımı, sistemin çok farklı kullanıcı grupları ve görevler için tak ve çalıştır özelliğiyle çok kolay bir şekilde kullanılmasına olanak sağlar.

Su hasarlarını gideren kuruluşlar aktif şantiyelerin uzaktan denetim için değişken şekilde kullanılabilen bir sisteme ihtiyaç duyar. TTSL ile ofis bilgisayarından veya uygulama üzerinden iklim verileri yerinde çağrılabilir, elektrik tüketimi verileri kaydedilebilir, kurutma prosesleri analiz edilebilir, arşivlenebilir ve belgelenebilir.

TTSL, burada, kurutma tesisatlarındaki tüm denetleme görevlerini üstlenir, sorunlar oluştuğunda günün her saati sizi uyarır ve kurutma tamamlandığında ve cihazlar sökülebilir duruma geldiğinde otomatik olarak mesaj verir – bu sayede, servis teknisyenleri tarafından gerçekleştirilen yüksek maliyetli ara ölçümlere gerek kalmaz. Ayrıca sistem, makine durduğunda veya elektrik kesildiğinde hemen bir alarm mesajı yayınlayabilir.

MultiMeasure Center bulut uygulamasıyla, yetkili çalışanlarla birlikte her uç cihazdan tüm kurulumlara ve akışlara her zaman bir genel bakışa sahip olabilir ve işverenler ve sigorta şirketleri için profesyonel akış raporları oluşturabilirsiniz. Ve TTSL® MultiStat aracılığıyla TTSL®'ye bağlı cihazlar da doğrudan bulut üzerinden açılabilir ve kapatılabilir.

Makine kiralayan şirketler kiralanan makinelerin kullanım kontrolü için esnek bir şekilde kullanılabilen bir araçtan faydalanabilir. Uzaktan izleme, ihtiyaç duyulan tüm ölçüm verilerini sağlar ve örneğin mazotlu ısıtıcıların kullanıldığı yapı ısıtma uygulamalarında deponun boş olması gibi işletmeyle ilgili sorunlarda kolayca yardım olanağı sağlar.

Üretim tesisleri TTSL® ile üretim verilerinin ve makine durumunun kaydedilmesiyle birlikte otomatik makine denetimi veya proseslerin izlenmesi amacıyla mevcut makinelerin sonradan modern IoT sensör teknolojisiyle donatılması konusunda pratik bir çözüme sahip olur.

TTSL®, her şeyi sanki önceden mevcutmuş gibi yakınınıza getirir!

TTSL®, çeşitli sektörlere neredeyse sınırsız kullanım olanakları sunar, çünkü TTSL® sayesinde, uzaktan istenen veriler, ilgili konumda olmak zorunda kalmadan kaydedilebilir, analiz edilebilir ve belgelenebilir. Bu da tepki verme olanaklarını hızlandırır, sistem verimliliğini arttırır ve zaman ve maliyet tasarrufu sağlar.

Makinelerinizin ve proseslerinizin, yoldan akıllı telefon veya ofis bilgisayarı üzerinden kolayca uzaktan denetlenmesi, uzaktan kontrolü, analizi ve belgelenmesi için üniversal olarak kullanılabilen bu sistemden faydalanın. Trotec'in yeni TTSL® sistemi, koşul izlemenin en kolay şekilde gerçekleştirilmesine olanak sağlar. Tüm şantiyelerinizin veya makine proseslerinizin birbirinden farklı ölçüm verilerini kaydedebilir ve deneyleyebilirsiniz.

Su hasarı restorasyonunda kurutma tesisatlarının uzaktan denetimi
Makine kiralayan şirketler için uzaktan kumanda
Makinelerin ve proseslerin uzaktan denetimi
Mobil ısıtma uygulamalarında depo dolum seviyesi denetimi

TTSL® temel kurulumu
Genişletilmiş TTSL® kurulumu

TTSL® nasıl çalışır?

TTSL® sensörleri, doğrudan yerinde çeşitli ölçüm büyüklüklerini belirleyebilir. Projeye özel olarak ihtiyaç duyulan sensörleri bağlamak için özel arayüzlere sahip çeşitli sensör kutuları mevcuttur. Sensör kutuları, kablo üzerinden TTSL-Gateway'e bağlanır. Bu bileşen, belirlenen verileri düzenli aralıklarla GSM üzerinden, masaüstü bilgisayar veya uygulama aracılığıyla çağrılabilen Trotec MultiMeasure Center bulut uygulamasına aktarır. MultiMeasure Center aracılığıyla kurulumla, örneğin güncellenmiş alarm limitleri veya makinenin kapatılmasıyla ilgili iş emirleri gibi uzak komutlar da TTSL-Gateway'e aktarılabilir.

Bir TTSL kurulumunun şematik yapısı

Temel kurulum:

Bir TTSL temel kurulumunun kalbini TTSL® CB (Communication Bridge) oluşturur. TTSL® CB, ihtiyaç duyulan TTSL®-SB sensör kutlarının bağlanması ve buluta GSM veri transferi için gereken tüm arayüzlere sahiptir. Sadece bir ölçüm yerinde veri kaydı için tek bir TTSL® CB kullanmak yeterlidir.

Genişletilmiş kurulum:

Yerinde birden çok ölçüm yerinin denetlenmesi gerekiyorsa, ek olarak bir veya daha fazla TTSL® MB kurulur ve ihtiyaç duyulan sensör sistemine bağlanır. Bu durumda TTSL® MB, bağlı sensörlerin ölçüm değeri kaydı için veri kayıt cihazı olarak işlev görür. Her TTSL® MB, serbestçe tanımlanabilen aralıklarla verilerini ISM-Funk üzerinden kurulu TTSL® CB'ye aktarır, bu bileşen de tüm TTSL® MB'lerin bütün verilerini toplar ve otomatik olarak buluta gönderir.

Kolay kurulum ve devreye alma

Tüm TTSL® bileşenleri, MultiMeasure-Center uygulaması aracılığıyla okunabilen bir QR koduyla donatılmıştır. Bu bağlamda, her kutu ve her sensör münferit olarak adlandırılabilir ve tüm kurulum bir projeye atanabilir. Tüm veriler kaydedildikten sonra sistem kullanıma hazır hale gelir.

QR kodunun taranması ve bileşenin bir projeye entegre edilmesi yeterlidir

Tüm TTSL® bileşenlerine genel bakış:

MultiMeasure Center

Tüm TTSL kurulumları ve kullanıcıları için buluttaki kumanda merkeziniz

MultiMeasure Center bulut uygulamasıyla her zaman her uç cihazdan tüm kurulumlara ve akışlara bir genel bakışa sahip olabilir ve işverenler ve sigorta şirketleri için profesyonel akış raporları oluşturabilirsiniz.

MultiMeasure Center; burada oluşturulabilen, yapılandırılabilen, analiz edilebilen ve arşivlenebilen mevcut tüm projeleri listeler. Proje görünümü, bir bakışta ilgili ölçüm ve sensör kutularını ve bağlı sensör tiplerini gösterir. MultiMeasure Center'da; kurulu bileşenlerin yanı sıra, kurulum yeri, proje ekip üyeleri ve projelendirilen zaman diliminin yanı sıra projenizle ilgili tüm meta verileri kaydedilebilir.

Tüm proje verileriniz güvenli ve şifrelenmiş bir şekilde buluta kaydedilir. Tamamlanan projelerin tüm verileri de istediğiniz süre boyunca mevcut durumda kalır.

Yerinde kurulu makineler TTSL® MultiStat üzerinden elektrik beslemesine bağlıysa, sadece çalışma durumu veya elektrik tüketimi denetlenmekle kalmaz, gerektiğinde bağlı makineler de MultiMeasure Center üzerinden istenildiği gibi açılabilir ve kapatılabilir.

Anlaşılır ölçüm verileri analizi – münferit alarm mesajları

MultiMeasure Center ile projede kurulu olan tüm sensörlerin ölçüm verisi akışlarını zaman içinde izleyebilir, ayrıntılı görünüm için yaklaştırabilir ve uzaklaştırabilir veya gösterimi istenen zaman dilimleriyle sınırlayabilirsiniz. Her sensör ölçüm büyüklüğü için, aşıldığında veya altına inildiğinde otomatik olarak bir alarm mesajının üretildiği münferit eşik değerleri tanımlanabilir.

Çoklu istemci sistemi

Tüm ölçüm verileri, tanımlanmış aralıklarla kablosuz olarak mobil iletişim şebekesi (GSM) üzerinden buluta gönderilir ve PC veya uygulama istemcisi aracılığıyla çağrılabilir ve analiz edilebilir, işveren için belgelenebilir veya SenseShare aracılığıyla iş arkadaşları ve müşterilerle paylaşılabilir.

Ayrıca MultiMeasure Center çoklu istemci özelliğine sahip olacak şekilde tasarlanmıştır, bu sayede entegre müşteri ve kullanıcı yönetimi sadece çeşitli çalışanlar için esnek bir yönetim ve proje ataması olanağı sağlamakla kalmaz, aynı zamanda alt projelerin de özel müşteriler için yönetilebilmesine ve münferit kullanıcı yetkileriyle donatılabilmesine olanak sağlar.

MultiMeasure Center: Tüm TTSL kurulumları ve kullanıcıları için buluttaki kumanda merkeziniz
MultiMeasure Center; burada oluşturulabilen, yapılandırılabilen, analiz edilebilen ve arşivlenebilen mevcut tüm projeleri listeler
Projeleriniz için tüm bileşenler ve meta verileri MultiMeasure Center'a kaydedilebilir

QR kodunun taranması ve bileşenin bir projeye entegre edilmesi yeterlidir
Tüm ölçüm değerleri ve makine bilgilerine MultiMeasure Cloud üzerinden istenildiği zaman her yerden ulaşılabilir

MultiMeasure Center istemci uygulaması

Tüm TTSL kurulumlarınız için akıllı bulut bağlantısı

TTSL® kurulumları, istemci uygulamasıyla yerinde çok kolay bir şekilde yapılandırılabilir ve buluta aktarılabilir. Bunun için, tüm TTSL® ölçüm ve sensör kutuları uygulama üzerinden kolayca okunabilen özel bir QR koruyla donatılmıştır. Bu noktada münferit bileşenler istenildiği gibi adlandırılabilir, projelere atanabilir veya yeni projeler oluşturulabilir.

Ayrıca yetkili kullanıcılar, yerinde her zaman proje verilerine veya makine durumlarına erişebilir, proses akışlarını denetleyebilir ve proje değişiklikleri yapabilir.


TTSL® CB

Bulutla iletişim merkezi

Bulutla iletişim arayüzü olan TTSL® CB (Communication Bridge), bağlı tüm TTSL® bileşenlerini yönetir, ara bellek olarak ise belirlenen tüm ölçüm verilerini toplar ve otomatik olarak buluta gönderir.

TTSL® CB, basit bir 4 tuşlu kumanda aracılığıyla hızlı ve sorunsuz bir şekilde yapılandırılabilir. Çalışma durumuyla ilgili hızlı görsel bir geri bildirim sağlamak için kullanılan dört renkli entegre arka plan aydınlatmasına sahip entegre ekran, gün ışığında bile yüksek kontrastlı bir görüntü sağlar.

TTSL® CB, sadece çeşitli TTSL¸-SB sensör kutularıyla bağlantı kurmak için dört adet 5 kutuplu hızlı bağlantı soketiyle donatılmamıştır, aynı zamanda Ethernet, ISM ve GSM için kullanılan arayüzlere de sahiptir.

Daha karmaşık çoklu kurulumlarda, diğer kurulu TTSL®-MB ölçüm kutularıyla veri alışverişi ISM üzerinden gerçekleştirilir– 63 adede kadar ayrı TSL®-MB ölçüm kutusu münferit bir TTSL® CB üzerinden ISM-Funk aracılığıyla kuruluma bağlanabilir.

Ve TTSL® CB, otomatik olarak mobil iletişim şebekesi üzerinden buluta bağlanır. Standart modüller GSM 2G/3G'dir, fakat talep üzerine başka modüller de eklenebilir. TTSL® CB, SIM kartı olmadan teslim edilir ve bu sayede, müşteri tarafından istenen SIM kartı sağlayıcısı kullanılabilir.

TTSL® CB'nin enerji beslemesi, birlikte teslim edilen ve kablo bağlantılı TTSL®-SB sensör kutuları için de kullanılabilen besleme bloğu üzerinden gerçekleştirilir. Tampon besleme için iki entegre aküden (2,6 Ah) faydalanılır.

Sağlam, kenar korumasıyla donatılmış dış gövde, çoklu şekilde istiflenebilir ve IP68 koruma türü sayesinde zorlu şantiye ortamlarında da sorunsuz bir şekilde kullanılabilir.

IP68 koruma türüne sahip sağlam dış gövdede TTSL® CB
TTSL® CB çoklu şekilde istiflenebilir
Başlıkla korunan bağlantılara sahip TTSL® CB
Başlıkla korunan bağlantılara sahip TTSL® CB

IP68 koruma türüne sahip sağlam dış gövdede TTSL® MB

TTSL® MB

Veri kayıt cihazı ve üniversal arayüz

TTSL® MB (Measurement Bridge), veri kayıt cihazı olarak, TTSL® CB aracılığıyla çağırmak üzere bağlı sensör kutularının tüm ölçüm değerlerini toplar. ­Birden çok TTSL® MB, yerinde paralel olarak kurulabilir ve bir TTSL® CB aracılığıyla yönetilebilir.

TTSL® MB, basit bir 4 tuşlu kumanda aracılığıyla hızlı ve sorunsuz bir şekilde yapılandırılabilir. Çalışma durumuyla ilgili hızlı görsel bir geri bildirim sağlamak için kullanılan dört renkli entegre arka plan aydınlatmasına sahip entegre ekran, gün ışığında bile yüksek kontrastlı bir görüntü sağlar.

TTSL® MB, GSM arayüzü hariç TTSL® CB ile aynı yapıdadır ve çeşitli TTSL®-SB sensör kutularının bağlantısı için aynı şekilde dört adet 5 kutuplu hızlı bağlantı soketine ve bir Ethernet ve bir ISM arayüzüne sahiptir.

TTSL® MB'nin enerji beslemesi, birlikte teslim edilen ve kablo bağlantılı TTSL®-SB sensör kutuları için de kullanılabilen besleme bloğu üzerinden gerçekleştirilir. Tampon besleme için iki entegre aküden (2,6 Ah) faydalanılır.

Sağlam, kenar korumasıyla donatılmış dış gövde, çoklu şekilde istiflenebilir ve IP68 koruma türü sayesinde zorlu şantiye ortamlarında da sorunsuz bir şekilde kullanılabilir.


TTSL® SB

TTSL®-SB sensör kutuları, kullanılan sensör sistemi ve veri kaydeden ölçüm kutuları arasındaki bağlantı elemanı olarak tasarlanmıştır. Sensör kutusu, gelen sinyalleri işler ve kaydedilmek ve iletilmeye devam edilmek üzere buluta aktarır.

Avantaj elinizde: Her sensör kutusunu, her türlü sensör sinyalini işlemek için ihtiyaç duyulabilecek tüm elektronik ünitelerle donatmak yerine, her TTSL®-SB sensör kutusu, belirli sensör tiplerinden oluşan bir grup için uzman olarak tasarlanmıştır. Bu şekilde kullanıcılar, kullanımı kolay ve aynı zamanda her durum için özel olarak uyarlanabilen uygun maliyetli bir sistemden faydalanabilir.

Her TTSL® MB/CB, farklı sensör sistemlerine bağlanmak üzere çeşitli arayüzlerle donatılmış olan çok sayıda TTSL®-SB sensör kutusuna bağlanabilir. Kullanılabilen sensör sistemleri konusunda maksimum çeşitlilik sağlamak için üç farklı TTSL®-SB sensör kutusu kullanıma sunulmuştur.

Tüm sensör kutuları, bir TTSL® CB veya TTSL® MB ile kablo bağlantısı sağlamak üzere arka tarafta 5 kutuplu bir hızlı bağlantı soketiyle donatılmıştır. Kablo bağlantısı, her zaman stabil veri transferi ve aynı zamanda sürekli enerji beslemesi gibi bir avantaj sağlar.

Tüm sensör kutuları entegre istifleme bölmelerine ve IP68 koruma türüne sahip iki yan geçme koruyucu içerir, bu sayede zorlu ortam koşullarında da sorunsuz bir şekilde kullanıma olanak sağlanır.

Çeşitli sinyal vericilerle bağlantı için TTSL®SB sensör kutuları

Klima sensörleri ve endüstriyel sensörler için TTSL® SB-C sensör kutusu
Klima sensörleri ve endüstriyel sensörler için TTSL® SB-C sensör kutusu
Klima sensörleri ve endüstriyel sensörler için TTSL® SB-C sensör kutusu
Klima sensörleri ve endüstriyel sensörler için TTSL® SB-C sensör kutusu

TTSL® SB-C

Klima sensörleri ve endüstriyel sensörler için sensör kutusu

TTSL®-SB-C sensör kutusu, çeşitli sensör tipleri için iki bağlantı olanağı sunar:

X2 pozisyonundaki 4 kutuplu hızlı bağlantı soketine, 4...20-mA çıkışlı istenen endüstriyel sensör veya sinyal verici bağlanabilir, bu da, örneğin basınç değerlerinin, elektrik gücünün/aktif gücün, nominal-gerçek değerlerin belirlenmesi gibi çeşitli uygulamalara ve diğer pek çok uygulamaya olanak sağlar. İstenen darbe üreticiyle kablo bağlantısı kurmak için 5 m'lik standart uzunlukta tek taraflı hızlı bağlantı fişine sahip 5 damarlı bir bağlantı kablosu temin edilebilir.

X3 pozisyonundaki 4 kutuplu hızlı bağlantı soketi, örneğin oda sıcaklığını ve nemini belirlemek için kullanılan Trotec kombi sensör, Trotec depo dolum seviyesi sensörü veya Trotec Pt1000 kontak sıcaklık sensörü gibi I2C- protokolüne sahip sensörlerin bağlantısı için kullanılır.

TTSL® SB-C, tüm sensör kutuları gibi ön taraftaki X1 pozisyonunda verileri alan TTSL® MB/CB ile kablo bağlantısı kurmak için bir hızlı bağlantı soketiyle donatılmıştır ve enerji beslemesi de bu bileşenden sağlanır.

TTSL®-SB-C, entegre istifleme bölmelerine sahip iki yan geçme koruyucu içerir ve en zorlu ortam koşullarında da sorunsuz bir şekilde kullanıma olanak sağlayan IP68 koruma türüyle dikkat çeker.


TTSL® SB-M

Malzeme ve yapı nemi ölçümü için sensör kutusu

TTSL®-SB-M sensör kutusu, malzeme ve yapı nemi ölçümü amacıyla kullanılan tüm Trotec ölçüm elektrotlarıyla kablo bağlantısı için bir BNC bağlantısıyla donatılmıştır. TTSL® delik sondası da bu sensör kutusuna bağlanabilir. Bunun için sadece Trotec ürün yelpazesinde bulunan TC20 bağlantı kablosuna ihtiyaç duyulur. Ölçüm değeri, 0 ile 100 arasındaki rakamlarla yayınlanır.

TTSL® SB-M, tüm sensör kutuları gibi ön taraftaki X1 pozisyonunda verileri alan TTSL® MB/CB ile kablo bağlantısı kurmak için bir hızlı bağlantı soketiyle donatılmıştır ve enerji beslemesi de bu bileşenden sağlanır.

TTSL®-SB-M, entegre istifleme bölmelerine sahip iki yan geçme koruyucu içerir ve en zorlu ortam koşullarında da sorunsuz bir şekilde kullanıma olanak sağlayan IP68 koruma türüyle dikkat çeker.

Yapı nemi ölçümü için TTSL® SB-M sensör kutusu
Yapı nemi ölçümü için TTSL® SB-M sensör kutusu
Yapı nemi ölçümü için TTSL® SB-M sensör kutusu
Yapı nemi ölçümü için TTSL® SB-M sensör kutusu

Makineler, sistemler ve sensör sistemleri için TTSL® SB-XIO kablosuz sensör kutusu
Vidalanabilir bir şapkalı ray tutucusu, opsiyonel olarak temin edilebilir
Makineler, sistemler ve sensör sistemleri için TTSL® SB-XIO kablosuz sensör kutusu
TTSL® SB-XIO, 5 kutuplu ve 8 kutuplu bir hızlı bağlantı soketine sahiptir
TTSL® SB-XIO, 5 kutuplu ve 8 kutuplu bir hızlı bağlantı soketine sahiptir
TTSL® SB-XIO, 5 kutuplu ve 8 kutuplu bir hızlı bağlantı soketine sahiptir

Direkt şapkalı ray sabitlemesi için opsiyonel tutucu

TTSL® SB-XIO

Makineler, sistemler ve sensör sistemleri için kablosuz sensör kutusu

TTSL®-SB-XIO sensör kutusu, çeşitli sinyal vericiler için biri X1 pozisyonunda 5 kutuplu bir hızlı bağlantı soketi ve diğeri de X2 pozisyonunda 8 kutuplu bir hızlı bağlantı soketi olmak üzere iki bağlantı olanağı sunar.

Bu iki bağlantı üzerinden istenen endüstriyel sensör veya sinyal verici veya istenen sinyalleri belirlemek üzere makine kontrol cihazları bağlanabilir. Bunun için şu arayüzler mevcuttur:

  • Kablosuz ISM 868/915 MHz
  • Kablosuz Bluetooth LE
  • RS485 Modbus
  • Sensör sistemi için I2C
  • Analog ve dijital GÇ:
    4 x dijital GİRİŞ 9..24V
    2 x dijital ÇIKIŞ 9..24V (röle kontrolü)
    1 x analog GİRİŞ 0..10V

İstenen darbe üreticiyle kablo bağlantısı kurmak için tek taraflı hızlı bağlantı fişine sahip 5 ve 8 damarlı bağlantı kabloları temin edilebilir.

TTSL® SB-XIO'yi verileri okunacak makineye doğrudan şapkalı ray üzerinden bağlamak için opsiyonel olarak vidalanabilir bir şapkalı ray tutucusu da temin edilebilir.

Verileri alan TTSL® MB/CB ile iletişim, TTSL® SB-XIO'da kablosuz olarak ISM-Funk üzerinden ve enerji beslemesi ise ana bilgisayar üzerinden veya 24 saat süreyle yedek akü üzerinden gerçekleştirilir.

TTSL®-SB-XIO, entegre istifleme bölmelerine sahip iki yan geçme koruyucu içerir ve en zorlu ortam koşullarında da sorunsuz bir şekilde kullanıma olanak sağlayan IP68 koruma türüyle dikkat çeker.


Temin edilebilen diğer TTSL® bileşenleri:

Sıcaklık ve nem için kombi sensör

Sıcaklık ve nem için kombi sensör

TTSL® SB-C'ye bağlamak için. Kombi sensör, hem nem, hem de sıcaklık değerini belirler.

ATEX onaylı depo dolum seviyesi sensörü
ATEX onaylı depo dolum seviyesi sensörü
ATEX onaylı depo dolum seviyesi sensörü

Depo dolum seviyesi sensörü

TTSL® SB-C'ye bağlamak için. Örneğin ısıtma uygulamalarında kullanılan yakıt depolarında dolum seviyesi denetimi için ATEX onaylı ultrasonik sensör. IBC depo kapağı da dahil komple bağlantıya hazır.

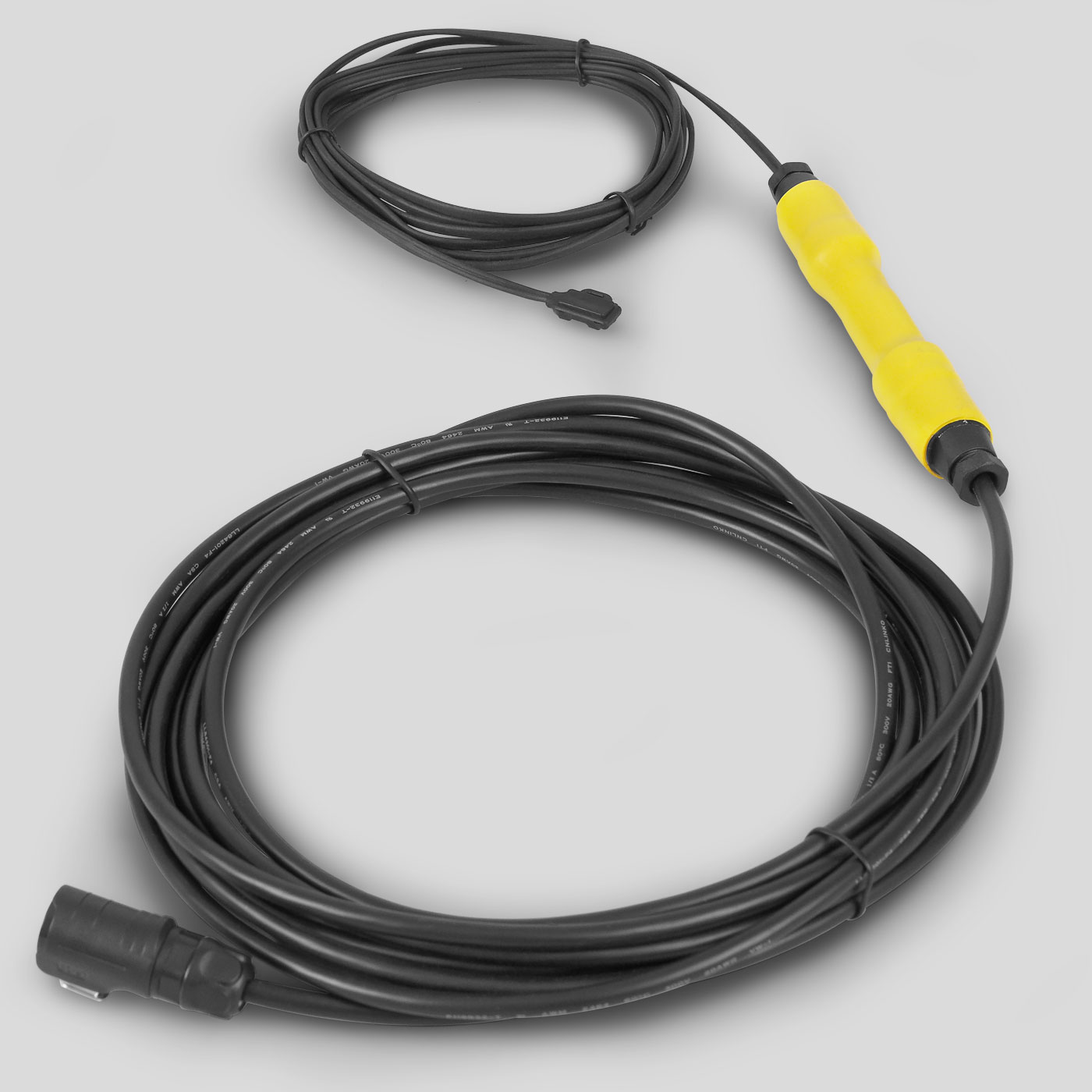

Pt1000 kontak sıcaklık sensörü
Pt1000 kontak sıcaklık sensörü

Pt1000 kontak sıcaklık sensörü

TTSL® SB-C'ye bağlamak için. Çiyleşme eşiği sıcaklığını / yüzey sıcaklığını denetler. Entegre ölçüm dönüştürücülü ekstra uzun bağlantı kablosu.

TTSL® bağlantı kablosu
TTSL® bağlantı kablosu

TTSL® bağlantı kablosu

Kurulum için çeşitli bağlantı kabloları temin edilebilir. Ölçüm kutularının (CB/MB) ve sensör kutularının (SB) bağlanması için 3 m, 5 m ve 10 m uzunluklarda temin edilebilen 5 kutuplu kabloların yanı sıra, istenen darbe üreteçleriyle kablo bağlantısı ve SB-C/SB-XIO bağlantısı için tek taraflı hızlı bağlantı fişli 5 ve 8 damarlı bağlantı kabloları da temin edilebilir.

TTSL® MultiStat

TTSL® MultiStat

Bağlı cihazlar için uzaktan kumanda

TTSL® MultiStat, istenen cihazların yerinde alternatif akım şebekesine bağlanması için kullanılabilen ve birbirinden bağımsız olarak devreye sokulabilen iki 230-V prize sahiptir. Tüm TTSL bileşenleri gibi, TTSL® MultiStat da QR kodu taraması yoluyla uygulama üzerinden MultiMeasure-Center-Cloud'a yüklenir ve projelendirilir.

Akım dağıtıcı, bir MID sayacıyla donatılmıştır ve bağlı cihazların çalışma durumunu ve enerji tüketimini uzaktan okumaya olanak sağlar. Bunlar ayrıca, örneğin oda sıcaklığı ve nem gibi serbestçe tanımlanabilen ölçüm büyüklüğü sınır değerleri temel alınarak otomatik şekilde ve bunun dışında entegre zamanlayıcı fonksiyonu aracılığıyla zaman kontrollü olarak da açılabilir ve kapatılabilir.

TTSL® çanta
TTSL® çanta
TTSL® çanta

Komple sağlam çanta içinde

TTSL® sistem çantasıyla tüm bileşenler her zaman iyi korunmuş bir şekilde elinizin altındadır. Bu çanta; iki TTSL® CB veya MB, üç adede kadar TTSL® SB ve tüm aksesuarlar için yer sunar. Kilitlenebilen bir ayırıcı, optimum boş alan organizasyonu olanağı sunar.

TTSL® delik sondası

TTSL® delik sondası

Yalıtım katı kurutmasında direnç nemi ölçümü için

Su hasarlarını gideren kuruluşlar, standart bir emme ağzı yerine, birlikte teslim edilen delik manşeti aracılığıyla bu sondayı zemin kaplaması deliğine takabilir ve nemi emmek için bunun üzerine bir hortum sabitleyebilir.

Sonda, zemin kaplaması yalıtım katında direnç tabanlı nem ölçümü için kullanılan yönelik yaylı elektrotlarla donatılmıştır ve veri kaydı için kolayca bir TTSL® SB-C sensör kutusuna bağlanır.

Bu şekilde, bu ölçüm noktası için zemin kaplaması nem değerleri, sorunsuz bir şekilde buluta aktarılabilir ve MultiMeasure Center üzerinden denetlenebilir ve belgelenebilir.

Trotec nem ölçümü elektrotları

Nem ölçümü elektrotları

Direnç nemi ölçümü için tüm Trotec elektrotlar TTSL® SB-M sensör kutusuna bağlanabilir. Bunun için sadece Trotec ürün yelpazesinde bulunan TC20 bağlantı kablosuna ihtiyaç duyulur.


TTSL bilgi klasörü

TTSL bilgi klasörü

TTSL sistemi ve nasıl çalıştığı hakkında tüm bilgileri, çeşitli TTSL bileşenlerini ve ikna edici pratik avantajları, bir bilgi klasörü olarak indirmeniz için kompakt biçimde derledik. PDF'yi doğrudan buradan indirin.

TTSL bilgi klasörüne...


Uygulamadaki pratik avantajlar:

  • Tüm veriler ve uygulama durumları için bir platform: Prosesler ve makinelerin uzaktan denetimi, uzaktan kumandası, analizi ve belgelenmesi
  • Merkezi bulut platformu, her konumdan tüm kurulumlarda her zaman veri erişimine olanak sağlar
  • Uzaktan izleme, teknik personel tarafından gerçekleştirilen yüksek maliyetli yerinde kontrol ziyaretlerinden kurtarır
  • Uygun maliyetli, ihtiyaç odaklı uyarlama ve genişletme uygulamaları için modüler tasarım
  • Şantiyeler ve makineler için mobil olarak kullanılabilen sistem
  • Kolayca kurulum ve devreye alma için tüm bileşenlerde QR kodu taraması
  • Çoklu istemci özelliğine sahip çoklu istemci sistemi – çalışanlar ve müşteriler için münferit olarak uyarlanabilir
  • Anlaşılır ölçüm verileri analizi ve belgeleme amacıyla dışa aktarma olanağı
  • Tüm sinyal vericilerin alarm mesajları için münferit eşik değerlerinin tanımlanması
